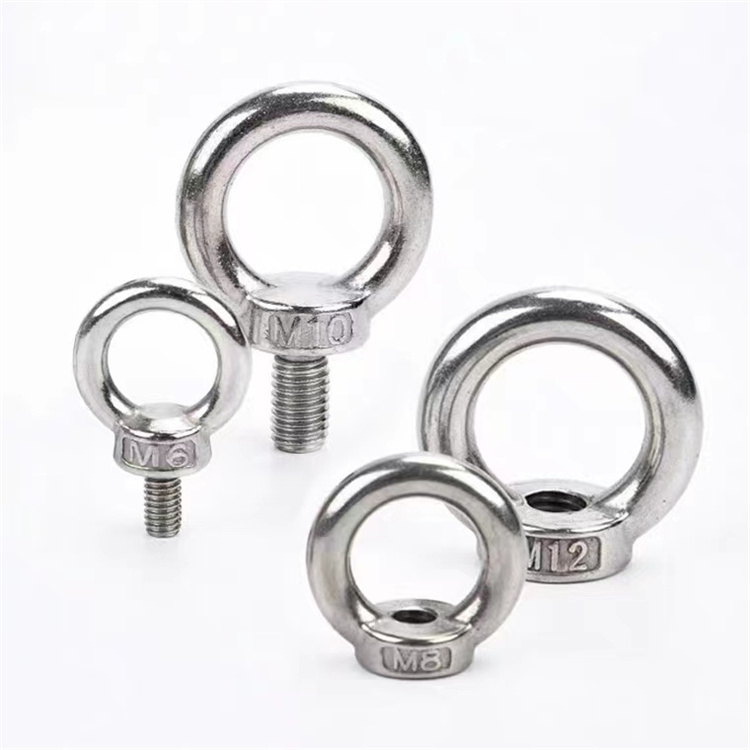

.jpg "M10 ステンレス鋼製リフティングリングアイネジ")
組み立て後にのみファスナーの仕様が失敗する場合、問題がねじ山にあることはほとんどありません。多くの場合、材料グレード、ヘッド形状、コーティング、公差の組み合わせにより、標準部品の適合性が低下します。そのため、多くのエンジニアや調達チームは純正のステンレス製ネジから、 カスタムステンレススチールファスナー 。このガイドでは、カスタム パーツを指定する際に実際に重要なこと、生産の仕組み、ファスナー メーカー......
続きを読むSuzhou Anzhikou Hardware Technology Co., Ltd. は精密ネジの開発、生産、販売を一体化したメーカーです。 アイボルト メーカー および アイボルト 工場 中国。同社の既存工場は2000平方メートルの敷地を有し、台湾と日本から200台以上の精密設備を導入しており、冷間圧造、転造ワイヤー、CNC、緩み止めなどのファスナー生産設備一式を含み、外径0.6mm/長さ0.6mmの微小ネジを生産可能で、標準部品と非標準ネジの年間生産能力は最大2000平方メートルです。
安治口金物は充実した試験設備を備え、ISO9001:2015品質システム認証を取得しており、20年の産業生産・開発経験、20年の業界経験を持つエンジニアリング・技術スタッフ10名が、顧客のニーズに応じて様々な非標準ネジをカスタマイズします。 卸売 アイボルト、異なる顧客の品質と数量要件に対応します。蘇州安治口精密ネジは優れた製品品質で、世界中の40の国と地域に輸出されています。
組み立て後にのみファスナーの仕様が失敗する場合、問題がねじ山にあることはほとんどありません。多くの場合、材料グレード、ヘッド形状、コーティング、公差の組み合わせにより、標準部品の適合性が低下します。そのため、多くのエンジニアや調達チームは純正のステンレス製ネジから、 カスタムステンレススチールファスナー 。このガイドでは、カスタム パーツを指定する際に実際に重要なこと、生産の仕組み、ファスナー メーカー......
続きを読むマイクロネジの用途 マイクロネジ 通常、直径が 3 mm 未満の留め具で、標準のネジが大きすぎたり、組み立てに対して重すぎたりする用途に使用されます。これらは、スペースが限られており、重量やかさばりを大幅に増やすことなく小さなコンポーネントを安全に保持する必要がある電子機器、眼鏡、医療機器、時計、カメラ、精密機器などで一般的です。マイクロネジはそのサイズにより、小さな寸法誤差でもネジ山の剥がれや部品の損傷を引き起......
続きを読む防水セルフシールねじについて 防水セルフシールねじは、ヘッドの下に一体化されたゴムまたは EPDM ワッシャーを備えて設計されたファスナーで、打ち込まれると表面素材に対してしっかりと圧縮されます。この圧縮により、ねじシャフトの周囲に防水バリアが形成され、湿気が穴に浸透して時間の経過とともに錆び、腐敗、または構造的損傷を引き起こすのを防ぎます。シャンクの周囲に小さな隙間を残す標準的なネジとは異なり、これらのファスナーは、雨、湿......
続きを読むセキュリティネジが使用される理由とその違い 安全ネジ は、非標準的な駆動パターンで設計された特殊な留め具で、一般的なドライバーやビットを使用して取り外すのが困難または不可能です。これらは、改ざん、盗難、不正な分解を防止するために、公共インフラ、商業ビル、交通システム、家庭用電化製品で広く使用されています。基本的なツールキットがあればほぼ誰でも取り外せる標準のプラスネジやマイナスネジとは異なり、セキュリティネジには......
続きを読むすべてのアイボルトのカタログには使用荷重限界 (WLL) が記載されていますが、その値はインライン軸方向荷重にのみ適用されます。つまり、荷重は荷重方向に対して垂直にアイを向けた状態でシャンク軸に沿って直接作用します。実際には、リギングとリフトの構成で完全な軸方向の位置合わせが達成されることはほとんどなく、荷重角度が垂直から逸脱すると WLL は急速に劣化します。このディレーティングは、安全マージンのバッファーではありません。これは、軸外荷重下でファスナー全体で最も応力が高い箇所であるシャンクからアイへの移行ゾーンに導入される曲げ応力によって引き起こされる構造上の必要性です。
ASME B30.26 および同等の欧州規格 (EN 1677-1) は、荷重方向とアイボルト シャンク軸の間の角度に基づいて定格 WLL に適用する必要がある定格軽減係数を発行しています。ディレーティングは非線形であり、ほとんどのユーザーが予想するよりも急勾配です。
| シャンク軸からの負荷角度 | WLL 保持係数 | 有効WLL（例：定格1,000kg） | 無視した場合の失敗のリスク |
|---|---|---|---|
| 0° (純粋な軸方向) | 100% | 1,000kg | ベースライン — ディレーティングなし |
| 15° | 65% | 650kg | 重要 — フィールドリギングでは見落とされがち |
| 30° | 35% | 350kg | 高 - ショルダー付きデザインまたはスイベルタイプが必要 |
| 45° | 25% | 250kg | 重要 — 普通のアイボルトは使用すべきではありません |
| 90°（垂直） | 許可されていません | 0kg | シャンク根元での致命的な曲がり |
角度荷重を必要とするアプリケーションの解決策は、ショルダー (またはカラー) です。 アイボルト シャンクの基部にある機械加工されたフランジが、曲げモーメントをねじ山とシャンクの接合部に集中させるのではなく、合わせ面に伝達します。ショルダーアイボルトは、最大 45° の角度で高い WLL を維持し、荷重角度を制御できないマルチレッグ スリング構成に適した仕様です。ショルダーのないプレーンアイボルトは、形状が保証できる直線垂直リフトにのみ指定する必要があります。この状態は、カタログ写真が示すほど現場での使用は一般的ではありません。
ステンレス製アイボルト 特定の環境における実際の腐食性能が桁違いに異なるグレードを区別することなく、「ステンレス鋼は耐食性がある」ということに基づいて、屋外、海洋、化学環境向けに指定されることがよくあります。アイボルトの用途に最も関連する 3 つのグレードはそれぞれ、特定の暴露条件下での耐用年数を決定する明確な耐食性プロファイルを備えており、間違ったグレードを選択すると、早期に孔食が発生したり、不必要なコストが発生したりする可能性があります。
最も広く入手可能でコスト効率の高いステンレス グレードである 304 は、優れた大気耐食性を備え、屋内の工業環境、食品加工装置、淡水への曝露に適しています。その重要な制限は、塩化物による孔食の影響を受けやすいことです。塩水噴霧濃度が 200 mg/m2/日を超える海岸環境では、304 ステンレス鋼のアイボルトには 12 ～ 18 か月以内に孔食が発生します。通常、表面仕上げが粗く、不動態層が破壊されやすいねじの付け根に発生します。ねじ山根元は、ファスナー内で最も応力がかかる場所でもあります。つまり、そこに穴が開くと、表面的な効果ではなく、疲労寿命が直接低下します。
316 に 2 ～ 3% のモリブデンを添加すると、塩化物環境における臨界孔食温度が約 15°C (304 の場合) から 30°C 以上に上昇し、臨界塩化物濃度閾値が 3 ～ 5 倍に増加します。このため、316 は船舶用ハードウェア、ボート索具、ドック付属品、および沿岸建築用途に適切な選択肢となります。孔食の影響を受けないわけではありません。たとえば、アイボルトのシャンクがデッキフィッティングを通過し、湿り続けた状態で異種金属に押し付けられるような隙間の状況では、316 の隙間腐食のリスクが残ります。しかし、大気中の海洋暴露では、304 よりもメンテナンスフリーの耐用年数が大幅に長くなります。
二相ステンレスは、316 の 25、304 の 18 と比較して、約 35 の耐孔食性等価数 (PREN) を実現し、引張強さは 620 ～ 780 MPa であるのに対し、316 は 515 ～ 690 MPa です。 耐食性と耐荷重の両方が制限されている海洋、化学プラント、または高塩化物産業環境のアイボルトの場合、二相ステンレスにより、より小型の締結具が可能になります。より大きな腐食安全マージンを備えた同じ WLL を搭載できる直径。トレードオフは、コスト (通常、316 の価格の 1.5 ～ 2 倍) と被削性の低下です。二相合金はねじ切り加工中に急速に加工硬化するため、オーステナイト系グレードよりも鋭い工具と低い切削速度が必要になります。 Suzhou Anzhikou Hardware Technology Co., Ltd. は、ISO 9001:2015 品質管理プロセスの一環として、熱ロットまで追跡可能な材料認証と化学組成検証を行って、3 つのグレードすべてのステンレス鋼アイボルトを生産しています。
アイボルトは、そのシャンクと、それが取り付けられるタップ穴またはナットとの間のねじの噛み合いによって吊り上げ能力を生み出します。そして、その噛み合いの適切さは、タップされた材料のせん断強度と接触するねじの長さに完全に依存します。 500 kg の軸方向 WLL 定格のステンレス鋼製アイボルトは、適切な強度クラスの鋼構造に最小嵌合深さまで取り付けられた場合にのみ、その定格を達成します。鋳造アルミニウム、軟青銅、または深さが不十分な止まりタップ穴に取り付けると、同じアイボルトが定格荷重の数分の一で相手のねじ山を潰す可能性がありますが、外部からは能力の低下を示すことはありません。
構造用途に取り付けられるアイボルトの最小ねじ噛み合い推奨値は、ボルトの材質とタップ加工された材質の強度の両方によって異なります。構造ファスナー規格の一般的なガイダンスは次のとおりです。
アイボルトシャンクの根元の合わせ面の状態も荷重分散に影響します。ショルダーアイボルトは、角度のある荷重の曲げ成分を伝達するために、フランジ面と取り付け面が完全に接触する必要があります。ショルダーと表面の間に隙間がある場合、これは垂直でないタップ穴、表面の障害物、または不適切なねじのかみ合いによって引き起こされます。これは、ショルダーが荷重を再分配する機能を果たせないことを意味し、ファスナーはショルダーの形状に関係なく、構造的に普通のアイボルトとして動作します。設置時に表面の平坦性と垂直性を確認することは必須の手順ですが、現場での設置手順では省略されることがよくあります。
動的吊り上げ用途 (ホイスト、クレーン、振動機械のアンカー ポイント、または繰り返しのピック アンド プレイス操作) で使用されるアイボルトは、静的な WLL とはまったく関係のない速度で疲労損傷を蓄積する周期的な荷重を受けます。目に見える損傷なしに最大定格静荷重に耐えるステンレス鋼のアイボルトは、その形状での応力集中係数と荷重サイクルの応力比に応じて、WLL の 50% をはるかに下回る荷重で数千回の荷重サイクル以内にシャンクからアイへの移行部で疲労亀裂を発生させる可能性があります。ステンレス鋼の疲労亀裂は、大きな塑性変形を伴わずに成長し、破損する前に視覚的に警告することはほとんどありません。そのため、疲労は、サイクリックアイボルトの用途において検出されない主要な破損モードとなります。
シャンクからアイまでの移行半径は、疲労寿命を制御する主要な幾何学的変数です。小さな移行半径（アイが一体的に鍛造されるのではなく、シャンクに溶接またはスエージ加工されるアイボルトによく見られる）は、応力集中として機能し、十分な半径の鍛造移行部と比較して、局所的な周期応力を 2.5 ～ 4.0 倍の係数（Kt）で増幅します。約 200 MPa の滑らかなバーの耐久限界を持つ 316 ステンレス鋼のアイボルトの場合、Kt が 3.0 であると、移行部での有効疲労限界が約 67 MPa に低下します。これは、静的 WLL と荷重の関係に関係なく、ルート断面で 67 MPa を超える繰返し荷重が最終的に疲労破壊を引き起こすことを意味します。
動的使用におけるアイボルトの疲労性能を直接改善するいくつかの実践的な対策:
蘇州安治口ハードウェア技術有限公司は、安全性が重要なサイクル用途向けに文書化された寸法と材料の適合性を備えたステンレス鋼製アイボルトを必要とする顧客に対して、ISO 9001:2015 認定品質システムと一連の社内試験装置によってサポートされる、原材料から完成品までの完全なトレーサビリティ文書を提供します。これにより、40 か国の輸出顧客が、補足的なサードパーティを調達することなく、自国の規制枠組みの受入れ検査およびトレーサビリティ要件を満たすことができます。認定.
