続きを読むTorx ドライブ システム (ISO 10664、内部ではヘクサロビューラと呼ばれます) は、高い取り付けトルクでフィリップス ドライブやポジドライブ ドライブを悩ませるカムアウト障害を排除するために特別に設計されました。カムアウトは、トルクが増加するにつれてドライバーからの軸力がビットを凹部から押し出すときに発生します。これは、トルクを排出力に変換する十字ドライブの傾斜した側面の結果です。ヘクサロビューラ形状は、角度のある側面を湾曲したローブに置き換え、ドライバービットと垂直に近い接触壁に係合するため、トルクを受けた反力は軸方向外側ではなく半径方向内側に向けられます。その結果、ビットを排出するのではなく、トルクを増加させることで噛み合いグリップが向上する駆動システムが実現します。
実際的な結果は、 トルクスなべタッピングねじ これは重要です。カムアウトがなくなるため、ドライバーが滑って凹部や周囲の材料表面を損傷することなく、ネジを最大の取り付けトルクまで駆動できます。これは、ビットスリップマークが保証と外観上の懸念事項となる、自動車の内装トリム、家電パネル、家庭用電化製品の筐体など、目に見える表面または仕上げ面に取り付けられるなべタッピンねじにとって特に重要です。また、ヘクサロビューラ プロファイルは、同等の凹部サイズのプラス ドライブよりも広い接触面積にわたってトルクを伝達します。これにより、凹部の壁全体に応力がより均等に分散され、ハイサイクル生産環境においてネジの凹部とドライバー ビットの両方の耐用年数が 5 ～ 10 倍に延長されます。
あまり議論されていない利点の 1 つは、凹部内のトルクス ビットの自動調心動作です。湾曲したローブの形状により、ドライバーが着座したときにドライバーが位置合わせされるようにガイドされ、取り付けツールに必要な角度の位置ずれの許容値が軽減されます。ロボットドライバーを使用した自動組立（エレクトロニクスや自動車製造におけるトルクスなべセルフタッピングねじの一般的な展開シナリオ）の場合、この自動センタリングにより、交差駆動を避けるためにより厳しい角度調整公差が必要なプラスドライブと比較して、サイクルタイムと凹部の損傷率が削減されます。 Suzhou Anzhikou Hardware Technology Co., Ltd. は、ISO 10664 ローブ プロファイル公差に従って製造された冷間圧造パンチを使用してトルクス凹部形状を製造しており、製品リリース前に凹部の深さとローブの幅が光学測定によって検証されています。
各トルクス サイズ指定 (T6、T8、T10、T15、T20、T25、T27、T30 など) はヘクサロビュラ凹部の正確な内接円直径を指定しており、各サイズは推奨されるネジ直径範囲と対になっています。ねじの直径に対して小さすぎるトルクス サイズを使用すると、ローブの付け根とねじ頭の周囲の間に不十分な凹部壁の材料が残り、凹部の破裂強度が低下し、トルクがかかるとねじ頭が凹部の角で放射状に分割されます。ネジ頭の直径に対して大きすぎるトルクス サイズを使用すると、ネジ頭から過剰な量の材料を除去する必要があり、その結果、ネジ山が完全に噛み合う前に頭の構造部分が曲がりやすくなり、高トルクで頭が折れる可能性があります。
なべタッピンねじのトルクス サイズとねじ直径の標準的な組み合わせは、確立された業界の慣例に従っています。これは、カタログのデフォルトに依存するのではなく、明確に知っておく価値があります。
| トルクスサイズ | 凹み内接円(mm) | 推奨ネジ径(メートル法) | 推奨ネジ径(インチ) | 代表的な用途 |
|---|---|---|---|---|
| T6 | 1.75 | M1.6～M2 | #0 – #2 | 小型エレクトロニクス、光学アセンブリ |
| T8 | 2.31 | M2～M2.5 | #3 – #4 | ハードドライブ、ラップトップシャーシ |
| T10 | 2.74 | M2.5～M3 | #4 – #6 | 家電製品、小型家電製品 |
| T15 | 3.27 | M3～M3.5 | #6 – #8 | 自動車トリムパネル、エンクロージャカバー |
| T20 | 3.86 | M4～M5 | #10 – #12 | 板金キャビネット、HVAC コンポーネント |
| T25 | 4.52 | M5～M6 | 1/4インチ～5/16インチ | 構造パネル、電気筐体 |
トルクスなべ頭セルフタッピングねじの場合、なべ頭の形状により、平頭や楕円形の頭よりも頭の直径とシャンクの直径の比が大きくなり、これにより、凹部と頭の外周との間の残りの壁の厚さを損なうことなく、比例して大きなトルクス凹部を使用することができます。これは構造上重要な利点です。特定のネジ径に対して平頭よりもなべ頭を指定すると、場合によってはトルクス サイズを 1 つ大きくすることができ、ネジのサイズを変更せずに取り付けトルク容量が 25 ～ 40% 増加します。

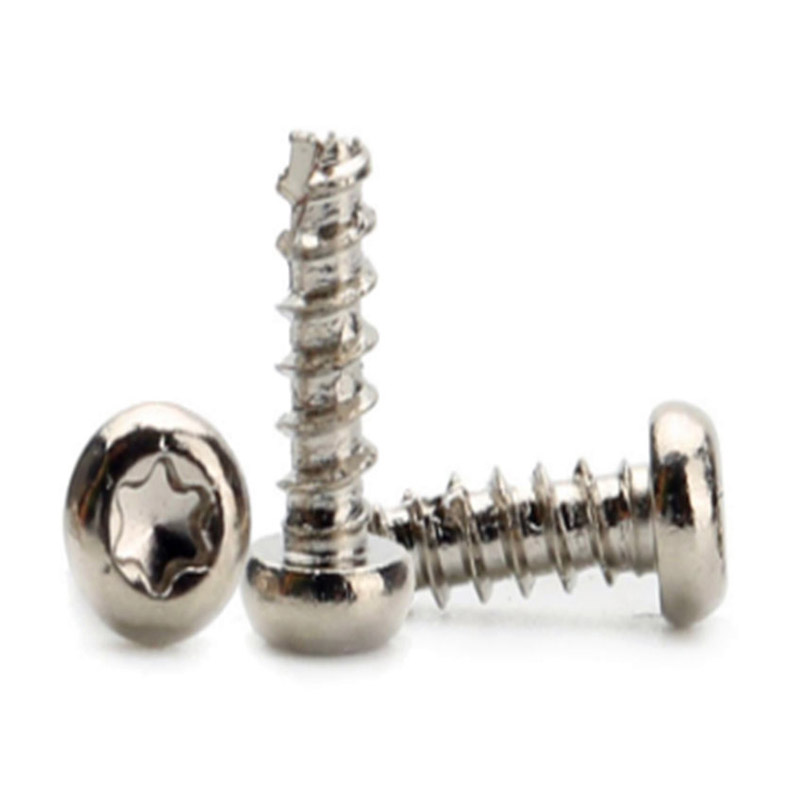

トルクス ナベ セルフ タッピングねじは、熱可塑性プラスチック ハウジング (ABS、ポリカーボネート、ポリプロピレン、およびガラス入りナイロンが最も一般的な基材) で広く使用されています。この場合、ねじは、あらかじめカットされたねじ山と係合するのではなく、取り付け中に独自のねじ山を形成します。セルフタッピングねじのねじ山形状の形状により、ねじ山を形成するために必要なトルク (駆動トルク)、ストリッピング前に形成されたねじ山が耐えられる軸方向荷重 (ストリップ トルク)、およびこれら 2 つの値の比率が決まります。駆動トルクとストリップトルクの間の広いマージンが主な設計目標です。これにより、オペレータがヘッドが着座する前に形成されたねじ山を不用意に剥がすことなく、ねじを完全に取り付けることができます。
プラスチック用の（ねじ切りとは対照的に）ねじを形成するセルフタッピングねじは、全周に沿って連続的にではなく、3 点以上で下穴の壁に接触する三葉状または非対称のねじ山断面を使用します。これにより、ねじ山生成中の接触面積が減少し、完全接触ねじ山形成と比較して同等以上の引き抜き強度を達成しながら、成形トルクが低減されます。これは、変位したプラスチックが接触ローブ間で弾性的に回復し、軸方向の荷重下でねじ山の側面をグリップするためです。弾性回復力の高い熱可塑性プラスチック (ポリプロピレン、TPE ブレンド) の場合、この弾性グリップは総引き抜き抵抗の最大 30% に寄与する可能性があり、二次的な現象ではなく、設計に関連した重要な効果となります。
下穴の直径の選択は、プラスチックへのタッピンねじの取り付けにおいて最も重要な単一パラメータであり、誤差の影響は非対称です。パイロット穴が大きすぎると、成形トルクは許容範囲内で減少しますが、ストリップ トルクは大幅に減少します。つまり、ねじ山フランクが係合する材料が少なくなり、より低い荷重で引き抜き不良が発生します。パイロット穴のサイズが小さいと、成形トルクとストリップ トルクの両方が増加しますが、過剰な成形トルクは塑性変形によって熱を発生し、ねじ山のすぐ近くを溶かし、使用時の振動で亀裂が発生する脆弱な熱影響部を作成します。熱可塑性プラスチックのセルフタッピング用途に適したパイロット穴の直径は、通常、ネジの外ねじ直径の 85 ～ 92% であり、具体的な値はプラスチックの弾性率と壁の厚さに応じて異なります。ガラス入り材料 (たとえば、30% GF ナイロン) の場合、フィラー濃度により弾性回復力が低下し、取り付け中にボスの亀裂を避けるために、若干大きめのパイロット (通常は 90 ～ 95%) が必要になります。
Anzhikou のエンジニアリングおよび技術チームは、新しいプラスチックハウジング設計用のトルクスなべ頭セルフタッピングねじを指定する顧客に定期的に下穴直径の推奨事項を提供し、エレクトロニクス、自動車、および消費者製品分野にわたる 20 年以上のファスナー適用経験を活用して、安定した製造プロセスが確立されるまでに必要な設計の反復回数を削減します。
凹部の深さは、最も議論されていない寸法パラメータです。 トルクスネジ 調達仕様書では規定されていますが、取り付け中にドライバービットがどれだけ係合するかを直接制御するため、ビットが凹部を剥がすか、軸方向の反力によって引き抜かれる前にどのくらいのトルクを伝達できるかが制御されます。 ISO 10664 では、各トルクス サイズの最小凹部深さを指定していますが、最大値は設定しておらず、上限はメーカーの裁量に委ねられています。実際には、金型の摩耗が積極的に監視されていない場合、製造バッチ全体の凹み深さのばらつきは、冷間頭ねじの場合 0.15 ～ 0.25 mm にもなる可能性があり、このばらつきは自動組立において目に見える影響を及ぼします。
トルク遮断機能を備えた空気圧または電動ドライバー システムでは、ドライバー ビットのかみ合い深さがトルクの読み取り精度に影響します。指定されたよりも凹みが浅い場合、ビットがネジ頭の表面に対して相対的に高く着座し、ローブ接触点での有効モーメント アームが変化し、トルク センサーが実際のネジ山トルクよりも低い値を記録する原因になります。つまり、ツールが完了を示していても、ネジのトルクが不足している可能性があります。これは、トルクのトレーサビリティが規制要件であり、トルク不足の締結具が不適合となる安全性が重要な組み立てプロセス (自動車のエアバッグ ハウジング、医療機器の筐体、構造コネクタ) において特に問題となります。
くぼみの深さとドライバービットの摩耗との相互作用により、時間の経過とともにこの影響が悪化します。磨耗してローブ高さが減少したビットでは、公称深さの凹部で新品のビットと同じ係合接触長を実現するために、より深い凹部が必要になります。任意のサイクル数ではなく、測定された接触長に基づいてビット交換間隔を設定していない生産ラインでは、工具のトルク出力読み取り値に変化がなくても、ビットが摩耗するにつれて実効取り付けトルクがドリフトすることになります。 ISO の最小値を十分なものとして受け入れるのではなく、受け入れられる最小のくぼみ深さを受入検査仕様書で確立することで、生産シフト全体にわたる通常のビット摩耗に対応するために必要なマージンが得られます。
Suzhou Anzhikou Hardware Technology Co., Ltd. は、冷間圧造生産ライン全体で光学コンパレーターを使用し、予定された工程内測定ポイントとしてトルクスの凹み深さを監視しています。これは、ISO 9001:2015 認証に基づく構造化された品質プロセスの一部であり、組立プロセスの認定基準が最終製品のトルク監査のみに依存するのではなく、文書化されたファスナーの寸法適合性を要求する 40 の輸出市場の顧客が要求する寸法の一貫性をサポートします。
