DIN965ネジ Manufacturers

精密ネジ製造とカスタマイズされたファスナー ソリューションに重点を置いています。

Suzhou Anzhikou Hardware Technology Co., Ltd. is a manufacturer integrating the development, production, and sales of precision screws. DIN965ネジ Manufacturers and DIN965ネジ Factory in China. The company's existing factory covers an area of 2000 square meters and has successively introduced more than 200 sets of precision equipment from Taiwan and Japan, including a complete set of fastener production equipment such as cold heading, thread rolling wire, CNC and anti-loosing, etc., which can produce miniature screws with an external diameter of 0.6mm/length of 0.6 mm, and the annual production capacity of standard parts and non-standard screws is up to 2,000 square meters.
Anzhikou hardware has a complete range of testing equipment and has passed the ISO9001:2015 quality system certification, with 20 years of industrial production and development experience, industry experience of 20 years of engineering and technical staff of 10, according to customer needs to customize a variety of non-standard screws, Wholesale DIN965ネジ, to meet different customer quality and quantity requirements. Suzhou Anzhikou precision screws with excellent product quality, best-selling export 40 countries and area worldwide.

Suzhou Anzhikou Hardware Technology Co., Ltd.
証明書
  • 校正証明書
  • 校正証明書
  • 校正証明書
  • 校正証明書
  • 校正証明書
メッセージのフィードバック
ニュース
  • 防水セルフシールねじが天候にさらされる固定具に最適な理由は何ですか?

    防水セルフシールネジとは何ですか?またその仕組みは何ですか? 防水セルフシールネジ は、別個のシーラント、ガスケット、または追加の取り付け手順を必要とせずに、貫通点で水密、気密のシールを作成するように設計されたファスナーです。各ネジにはシール要素が組み込まれています。最も一般的なのは EPDM (エチレン プロピレンジエン モノマー) ゴム ワッシャーで、金属結合ワッシャーに接着またはその下に固定されています。ネ......

    READ MORE
  • 防水セルフシールネジは実際にどのように漏れを止めるのでしょうか?

    セルフシールネジが防水接続を確立する仕組み A セルフシールネジ シーリングワッシャーネジとも呼ばれるこのネジは、ネジの頭の下に取り付けられた接着ゴムワッシャーを使用して、ファスナーとそれが打ち込まれている表面素材との間の隙間を閉じます。ネジを締めると、ワッシャーはシャンクの周囲と基板に対して均一に圧縮され、留め具の先端から水が浸入する可能性がある小さな隙間や表面の凹凸を埋めます。これは、入口点での湿気の侵入に......

    READ MORE
  • 六角穴付きカップ頭ねじがアセンブリに最適な理由は何ですか?

    六角穴付きカップボルトの定義 A 六角穴付き皿ネジ ソケット ボタン ヘッド キャップ スクリューとも呼ばれるこのネジは、薄型のドーム型ヘッドと六角形の内部ドライブ凹部を組み合わせています。頭部の丸みを帯びた上面は、ファスナーに特徴的な外観を与え、隣接するコンポーネント、衣服、またはオペレーターの手などに引っかかるリスクを軽減するため、面一または面一に近い仕上げが重要な場合に好まれる選択肢となっています。内部の......

    READ MORE
  • ネジが真に防水である理由と正しいネジの選び方

    ネジにおける「防水」の意味 「防水ネジ」という用語は貿易や小売の文脈で広く使用されていますが、それが実際に何を意味するのかを正確に理解する価値があります。絶対に水を通さないネジはありません。防水または耐水ネジと標準的なネジの違いは、湿気、湿気、雨、水没に長期間さらされた場合でも腐食に耐えられるかどうかです。標準的な軟鋼ネジは、濡れた状態で屋外に放置すると数日以内に錆び始めます。対照的に、適切に指定された防水ネジは、同じ環境で......

    READ MORE

業界の知識

DIN 965 と ISO 7046 — 寸法の重複と相違点を理解する

DIN965ネジ ISO 7046 と ISO 7046 はどちらも皿角度 90° の十字穴付き皿ネジを定義しており、多くのサプライヤーのカタログでは互換性のあるものとして扱われています。実際には、2 つの規格は、公差クラス、凹部の深さの仕様、および対応する凹部のタイプの範囲が異なります。この違いは、寸法の一貫性がサイクル タイムと接合品質に直接影響する精密アセンブリまたは自動取り付けプロセスでねじが使用される場合に顕著になります。

DIN 965 は ISO 7046 よりも前に制定されたもので、サイズ M1.6 ～ M10 については製品グレード A の公差でヘッド形状を規定し、より大きなサイズについては製品グレード B に移行します。 ISO 7046 も同様の構造を採用していますが、2 つの別個の部分を定義しています。H タイプ (フィリップス) のリセスについては ISO 7046-1、Z タイプ (ポジドライブ) のリセスについては ISO 7046-2 で、どの適用トルク範囲に対してどのリセスのタイプが好ましいかについての明示的なガイダンスが記載されています。 DIN 965 は、この区別を正式には行っていません。DIN 965 では、Pozidriv を明確なバリアントとして指定することなく、デフォルトとしてフィリップスの凹みを参照しています。調達エンジニア向け 真鍮皿ネジ 欧州市場にとって、これは重要です。DIN 965 と ISO 7046-1 は、ほとんどのアプリケーションで機能的に同等であると考えられるためです。しかし、ISO 7046-2 (ポジドライブ) ネジは、カムアウトのリスクが増大することなく標準のプラスドライバーを受け入れることができません。カムアウトのリスクが増大し、ドライバーのタイプがネジの仕様に対して検証されていない場合、自動組み立てで凹みの損傷を引き起こす不一致が発生します。

両方の規格で指定されている 90° の皿穴角度は、相手パネルの皿穴に一致させる必要がある重要な寸法です。これは、ASME B18.6.3 (インチシリーズの平頭ネジ) で使用される 82° の角度とは異なります。つまり、DIN 965 真鍮ネジは、米国規格に合わせてカットされた皿穴に正しく固定されません。また、その逆も同様です。さまざまな地域のサプライヤーから調達した混合工具やパネルを使用して組み立てられた輸出製品では、この角度の不一致は繰り返し発生しますが、完全に回避可能な組み立て欠陥です。 Suzhou Anzhikou Hardware Technology Co., Ltd. は、すべての製造図面に皿穴角度を指定し、注文レビュー時に目標基準を確認して、角度の不一致が顧客の組立ラインに伝わるのを防ぎます。

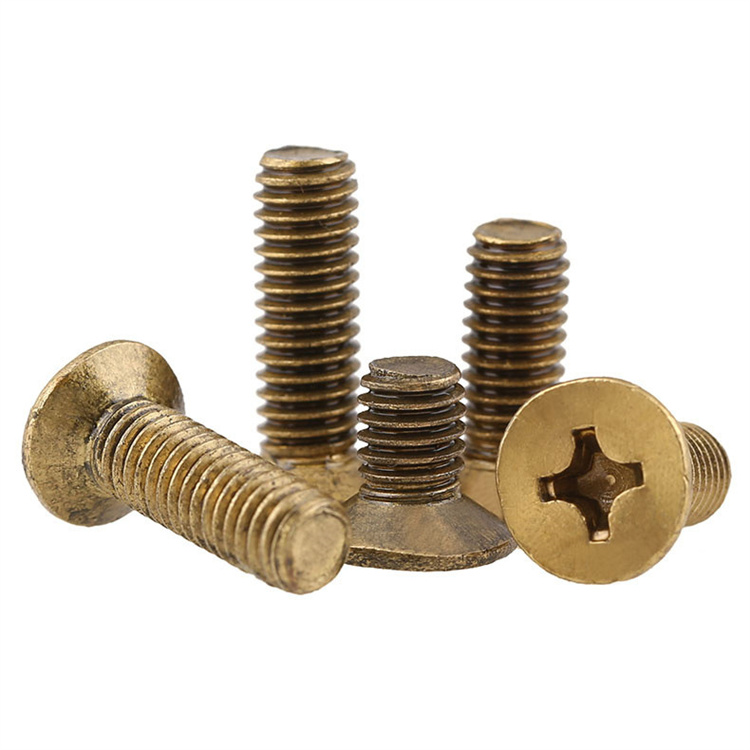

皿ネジ用の黄銅合金の選択 — 被削性、脱亜鉛、および CuZn39Pb3 の限界

CuZn39Pb3 (CW614N または快削黄銅としても知られる) は、世界中で黄銅ねじの製造に使用される主要な合金であり、その卓越した被削性によってその普及率が正当化されます。鉛含有量により不連続な切りくずが生成され、工具の巻きつきを防ぎ、CNC 旋盤で最大 300 m/min の切削速度が可能になり、無鉛代替品と比較してサイクル タイムが大幅に短縮されます。冷間圧造とそれに続く CNC ねじ切りおよびスロット切削によって製造される真鍮皿ネジの場合、CuZn39Pb3 は、冷間成形性 (圧造時の許容範囲の減面) と二次加工用の被削性の適切な組み合わせを提供します。しかし、その亜鉛含有量は 39% であるため、脱亜鉛の影響を受けやすい範囲に確実に含まれています。脱亜鉛は、合金マトリックスから亜鉛を浸出させ、構造強度が無視できる程度の多孔質の銅が豊富な残留物を残す選択腐食メカニズムです。

CuZn39Pb3 ネジの脱亜鉛は、塩化物を含む停滞水または流れの遅い水、特に 40°C 以上の温度の弱酸性条件 (pH 6.5 ～ 7.5) で優先的に発生します。飲料水システム、温水配管継手、定期的に浸水する海洋環境、および灌漑設備はすべて、CuZn39Pb3 皿ネジを指定する前に脱亜鉛リスクを評価する必要がある状況です。破損モードは潜行性です。ねじはその形状と表面の外観を維持しますが、中心部の機械的強度は低下するため、目視検査では損傷は検出されません。脱亜鉛したファスナーは、公称せん断定格および引張定格をはるかに下回る荷重で破損する可能性があります。

耐脱亜鉛性が必要な場合は、2 つの代替合金でほとんどの用途のニーズをカバーできます。

  • CuZn36Pb2As (CW602N - 耐脱亜鉛黄銅、DZR): 0.02 ～ 0.15% のヒ素を添加すると、粒界レベルでの脱亜鉛メカニズムが抑制されます。 DZR 黄銅は、CuZn39Pb3 レベルの被削性 (わずかに低下していますが、依然として優れています) を保持しており、BS EN 12165 または同等の DZR 要件が強制される市場の配管継手、バルブ本体、および水道メーターのコンポーネントの標準的な選択肢です。
  • CuZn21Si3P（シリコン黄銅、CW724R）： 亜鉛含有量の低下とシリコンの添加により、海水中での優れた耐食性とともに優れた耐脱亜鉛性が得られます。脱亜鉛性と耐応力腐食割れ性の両方が必要な船舶用ハードウェアに使用されますが、被削性指数が低いため (CuZn39Pb3 の約 70%)、標準快削黄銅と比較して生産コストが増加します。

標準的な電子、電気、計器用途（DIN 965 黄銅皿ネジの最も一般的な最終市場）では、通常、脱亜鉛は懸念されず、CuZn39Pb3 が正しくコスト効率の高い仕様のままです。合金の選択は、動作環境に上記の脱亜鉛メカニズムを活性化する特定の条件が含まれる場合にのみ再評価が必要です。

フラッシュシート真鍮ねじの皿穴深さ制御 — 薄いパネルアセンブリでの公差の積み重ね

薄いパネルに DIN 965 真鍮皿穴ネジを使用して、面一またはわずかに面一以下の状態を実現できるかどうかは、ネジ頭の高さ、パネルの皿穴の深さ、皿穴の位置でのパネルの厚さという 3 つの独立した寸法の組み合わせ公差によって決まります。厚い構造パネルでは、これら 3 つの原因による公差の積み重ねは利用可能な調整に比べて小さいですが、薄いパネル (1.0 ～ 2.5 mm のアルミニウム、プラスチック、または複合材) では、組み合わせた公差が利用可能なヘッド突出許容値を超える可能性があり、表面から浮き上がったヘッド (スライド アセンブリの機能上の問題) または面一以下に沈むヘッド (目に見える面の外観上の問題と疲労負荷がかかったパネルの応力集中) が発生します。

製品グレード A の頭部高さ (k) の DIN 965 公差は、サイズ M1.6 ～ M5 で h12 であり、M3 ネジ (公称 k = 1.65 mm) の場合、0 ～ -0.25 mm の変動が許容されます。パネルの皿穴の深さは、皿穴ツールの角度 (90° に正確に一致する必要があります)、ツールの振れ、および深さ停止設定によって決まります。これらの組み合わせにより、通常、精密 CNC 加工では ±0.05 ～ ±0.10 mm、手動ドリル加工では ±0.15 ～ ±0.25 mm の深さの変動が生じます。両方の公差が同じ方向に累積すると、公称ヘッド高さ 1.65 mm の M3 ネジで 0.35 ～ 0.50 mm のヘッド突出または凹み誤差が発生する可能性があります。これは公称値から 30% 近くの偏差であり、公差が厳しいアセンブリでは許容できません。

生産におけるフラッシュシーティングの一貫性を制御するための実践的なアプローチには、次のようなものがあります。

  • 公差の厳しいネジの調達: 減少したヘッド高さ公差帯域 (たとえば、h12 帯域全体ではなく ±0.05 mm) を指定すると、パネル工具を変更することなく、スタックアップに対するネジの寄与が軽減されます。このアプローチは、蘇州安治口金物技術有限公司が自社の CNC 生産装置を使用して、厳しい公差の外観要件を持つ顧客向けに導入したものです。
  • 皿穴角度の検証: 90° ではなく 89° で皿穴をカットすると、ネジ頭が計算された深さとは異なる深さで固定され、パネル検査時には見えないが、組み立て時には一貫した頭が上がった状態として現れる系統的な誤差が生じます。生産前に光学コンパレータを使用して皿穴工具の先角度を確認することで、この原因を排除できます。
  • 皿穴位置でのパネル厚さの制御: 厚さのばらつきが大きいパネル (ダイカスト製ハウジングに一般的) の場合、皿穴の各位置で実際のパネルの厚さを測定し、それに応じて深さ停止設定を調整することで、固定の系統誤差を修正可能なプロセス変数に変換します。
  • 意図的にサブフラッシュ席を指定します。 ヘッドの突出が許容できない条件（スライドパネル、合わせ面のクリアランス要件）であるアセンブリでは、名目0.1～0.2 mmのサブフラッシュ状態に合わせて設計することで、深く凹んだヘッドの応力集中を生じさせることなく、スタックアップ公差に対する安全マージンを提供します。

黄銅皿ネジの取付トルク制限とネジかじり防止における潤滑の役割

真鍮の皿ネジは、同じ適用トルクで 3 つの別個の故障モードが同時に発生する可能性があるため、取り付けによる損傷を受けやすくなっています。凹部の剥離 (ネジが完全に噛み合う前に十字の凹部が変形する)、嵌合穴でのネジの剥離 (ネジ頭が着座する前に雌ネジが剪断される)、およびシャンクと頭部のフィレットでの頭部の破損 (皿穴の反力下で曲げる際に最も弱い断面) です。同等のサイズのスチール製ファスナーでは、完全にねじが噛み合った状態とこれらの各破損モードの間のトルク ウィンドウは、通常の取り付けのばらつきに対応できるほど十分に広いです。真鍮では、降伏強度が低いため (通常、CuZn39Pb3 では 380 ～ 430 MPa、グレード 8.8 鋼では 640 MPa)、特に絶対トルク値が低い小径ネジの場合、この範囲が大幅に圧縮されます。

DIN 965 黄銅皿ネジの推奨最大取り付けトルクは、標準の鋼材の値とは大幅に異なるため、鋼材の表から補間するのではなく、組立プロセス仕様で明示的に参照する必要があります。

ネジサイズ 最大トルク — 黄銅 (N・m) 鋼相当量 4.8(N・m) 真鍮/鋼の比率 オーバートルク時の主なリスク
M2 0.12 0.22 ~55% リセスストリップ、シャンクツイストオフ
M2.5 0.22 0.42 ~52% フィレット部の頭部骨折
M3 0.40 0.80 ~50% 柔らかい相手材質のスレッドストリップ
M4 0.90 1.90 ~47% ねじ接触部のかじり
M5 1.70 3.80 ~45% ヘッド皿穴ベアリングの故障
DIN 965 真鍮皿ネジのおおよその最大取り付けトルクとグレード 4.8 鋼同等品との比較

ねじかじり（垂直応力とせん断応力が組み合わされた状態での相手ねじ表面の接着溶接）は、真鍮のねじ穴に真鍮のネジを打ち込むときに重大なリスクになります。これは、2 つの表面の硬度と化学的性質が類似しているため、凹凸接触点での微細溶接が促進されるためです。かじりが始まると、運転を継続するために必要なトルクが急激に上昇し、通常、完全にかみ合う前にネジが焼き付きます。ねじ山界面の潤滑により、摩擦係数が 30 ～ 50% 減少し、トルク配分が摩擦成分ではなく望ましいクランプ成分にシフトします。この変化により、かじりを防止し、与えられた適用トルクに対して達成されるクランプ荷重の一貫性が向上します。取り付ける前にワセリン、焼き付き防止剤、または軽い機械油の薄い膜をネジ山に塗布するだけで十分であり、特殊な材料は必要ありません。 Suzhou Anzhikou Hardware Technology Co., Ltd. は、組立プロセスで大量生産全体にわたって一貫したトルクとクランプの荷重関係が必要なお客様向けに、工場で塗布されたねじ山潤滑剤を備えた DIN 965 真鍮皿ネジを供給できます。
