アセンブリ用のパネル脱落防止ネジを選択する前に知っておくべきことは何ですか?

パネル脱落防止ネジとは何ですか?またその仕組みは何ですか?

非脱落型パネルネジは、嵌合ネジから完全に外れた場合でも、パネル、エンクロージャ、またはハウジングに永続的に取り付けられたままになるように特別に設計されたファスナーのカテゴリです。完全に取り外し可能で紛失しやすい標準ネジとは異なり、非脱落型パネルネジはクリンチ ナット、グロメット、または製品の耐用年数を通じてネジを所定の位置に保持する特別に設計されたハウジング内に機械的に保持されます。この保持設計は、ねじが保持要素を完全に通過するのを防ぐねじシャンクのショルダー、保持リング、またはカラーによって実現されます。

基本的な動作原理は簡単です。ねじは、パネル素材にプレス、クリンチ、またはその他の方法で固定されたリテーナーに取り付けられます。ネジを回して外した場合、保持機構がリテーナーに引っかかるまでネジは戻り、ネジは拘束されたままになります。再係合が必要な場合は、緩んだ留め具を扱う必要がなく、ねじを相手のねじ山に再び前方に押し込むだけです。このメカニズムは、特にネジの落下が重大な危険を伴う狭いスペースや垂直方向の取り付け方向での組み立てとメンテナンスのワークフローを劇的に加速します。

パネル脱落防止ネジの主な種類

の 脱落防止パネルのネジ カテゴリにはいくつかの異なる設計が含まれており、それぞれが異なるパネルの厚さ、荷重要件、設置方法に適しています。間違ったタイプを選択すると、保持力の低下、パネルの損傷、または不十分なクランプ力が発生する可能性があるため、タイプの違いを理解することは、エンジニアや調達専門家にとっても同様に重要です。

クリンチタイプパネル脱落防止ねじ

クリンチ タイプのパネル非脱落型ネジでは、別個のクリンチ ナットまたはスタンドオフを使用し、プレス ツールを使用してパネルのパンチ穴に押し込みます。クリンチ ナットのローレットまたは鋸歯状のシャンクは、取り付け中にパネル素材を移動させ、永久的な、面一でトルク耐性のある固定を作成します。次に、ネジ自体がクリンチ ナットに挿入され、ショルダーまたはワッシャーによって保持されます。これらは板金エンクロージャで最も一般的なタイプで、M2 から M8 およびそれ以上の幅広いねじサイズにわたって、メートルねじ規格と統一ねじ規格の両方で利用できます。

バネ式脱落防止パネルネジ

バネ式タイプでは、ねじ頭と保持ワッシャーの間に圧縮バネが組み込まれています。ネジが外されると、バネがネジの頭を外側に押し、ファスナーが開いていることが視覚的にも触覚的にもわかります。閉じる方向に駆動されると、スプリングが圧縮されて正圧が維持され、振動による緩みを防ぎます。これらは、現場メンテナンス中にアクセス パネルを繰り返し開閉する必要がある航空宇宙、防衛電子機器、通信機器で特に人気があります。

溶接および圧入脱落防止ねじ

厚いパネルやクリンチが不可能な用途の場合は、溶接または圧入リテーナが代替の取り付け方法を提供します。溶接タイプはパネル表面に直接抵抗溶接またはスタッド溶接されており、頑丈な産業用エンクロージャに適した非常に強力な保持ポイントを作成します。プレスインタイプは、事前に開けられた穴への締まりばめに依存するため、クリンチによって基材に亀裂が生じる可能性があるプラスチックパネルや複合材料に適しています。

4 分の 1 回転脱落防止ファスナー

4 分の 1 回転の非脱落型パネルネジは、90 度回転するだけで着脱できます。従来のねじ切りではなくカムまたはバヨネット機構を使用しているため、操作が非常に速く、1/4 回転でパネルをロックまたはロック解除できます。このタイプは、工具不要または迅速なアクセス操作が設計要件となるラックマウント サーバー機器、産業用制御キャビネット、および自動車のアクセス パネルで広く使用されています。

材質と仕上げのオプション

非脱落型パネルねじは、さまざまな環境および機械的要求に合わせて幅広い材料で製造されています。ネジとそのリテーナーの両方に正しい材料の組み合わせを選択することは、正しいネジのサイズとヘッドのスタイルを選択するのと同じくらい重要です。

特に電子機器の筐体では、ステンレス鋼のネジと真鍮のクリンチ ナットの組み合わせが、耐食性、ネジの耐久性、導電性のバランスを保つ一般的な組み合わせです。沿岸または沖合の環境では、モリブデン含有量が高く、塩化物による孔食に対する耐性が優れているため、303 ステンレス鋼よりも 316 ステンレス鋼が強く推奨されます。

ヘッドドライブのスタイルとパネルへのアクセスに関する考慮事項

の drive style of a captive panel screw determines what tool is required for installation and disengagement, which in turn affects how quickly technicians can access a panel and whether tool-free operation is possible. Manufacturers offer captive panel screws in nearly every standard drive configuration, and the correct choice depends heavily on the operational environment and required security level.

• プラスおよびポジドライブ: 最も広く利用されているドライブのタイプで、標準のドライバーと互換性があります。セキュリティ要件のない汎用アクセス パネルに適しています。
• スロット付き: シンプルで工具と互換性がありますが、高トルク下ではカムアウトしやすいです。主にレガシー機器または低トルク用途で使用されます。

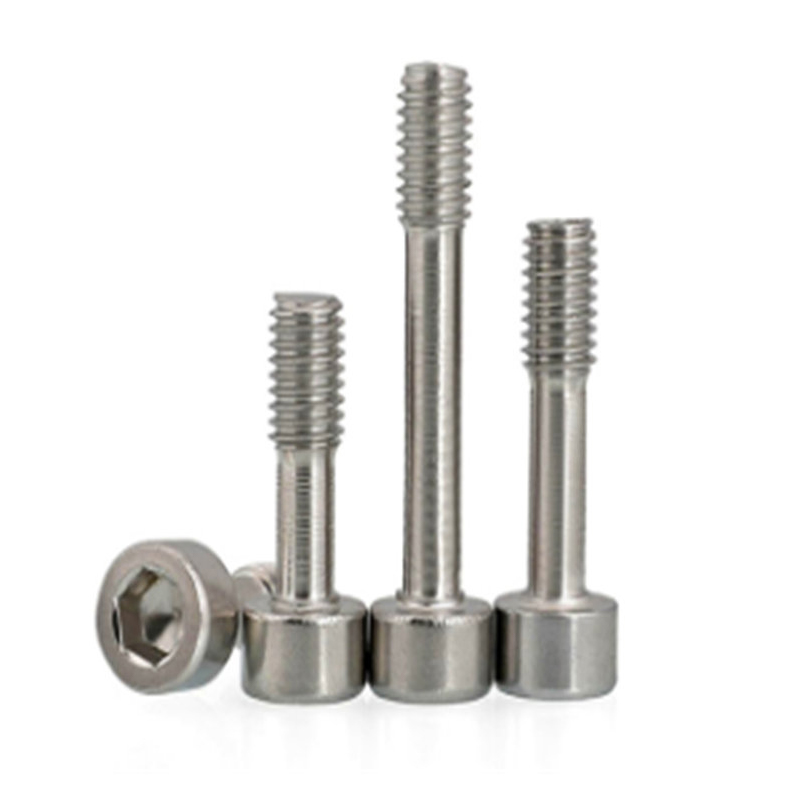

• 六角ソケット (アレン): 高いトルク容量と正確な取り付けトルク制御を提供します。自動組立ラインで好まれます。
• Torx および Torx Plus: 優れた耐カムアウト性とトルク伝達。自動車および防衛エレクトロニクス分野での仕様がますます高まっています。
• コインスロットまたは蝶ネジ: 工具を使わずに手で操作できるように設計されています。 IT ラック機器、ネットワーク スイッチ、家庭用電化製品で一般的です。
• セキュリティドライブ (Torx Plus 耐タンパー性、ピンインヘックス): アクセスを許可された担当者に制限します。公共インフラ、医療機器、自動販売機などに使用されています。

パネル脱落防止ネジを正しく指定する方法

正しい仕様には、少なくとも 6 つの主要なパラメータを取得する必要があります。これらのいずれかが欠けていると、寸法的には正しくても用途に対して機能的に間違ったファスナーを注文することになる可能性があります。設計図面に基づいて作業を行うエンジニアは、注文書を確定する前に、パネルの材料特性と相手コンポーネントのねじ仕様の両方に対してこれらのパラメータを常に検証する必要があります。

• ねじのサイズとピッチ: 受け構造の相手のタップ穴またはねじインサートに一致するように、直径とピッチの両方を指定します (例: M4 × 0.7 または #10-32 UNF)。
• ねじの長さ: 使用可能なねじのかみ合い長さとして測定されます。これは、底付きすることなく嵌合コンポーネントのねじの強度を完全に発現させるのに十分な長さでなければなりません。
• パネルの厚さの範囲: クリンチ ナットまたはリテーナーは実際のパネルの厚さと互換性がある必要があります。ほとんどのメーカーは、部品番号ごとにパネルの厚さの範囲を公開しています。
• ヘッドのスタイルと直径: 空気力学的または美的な表面には、フラッシュ ヘッドまたは皿頭が必要です。パンまたはラージフランジヘッドは、薄いパネルの広い領域にクランプ力を分散します。
• 材質と仕上げ: 上で説明したように、環境暴露およびパネル材質とのガルバニック適合性要件に適合します。
• 取付方法：パネル材質と取付工具に基づいて、かしめ、溶接、圧入、フローティングリテーナーのいずれが必要かを確認してください。

長期的なパフォーマンスのためのインストールのベスト プラクティス

最高品質の非脱落型パネルネジであっても、正しく取り付けられていないと性能が低下します。クリンチ ナット、溶接ナット、圧入インサートなど、保持要素の取り付けは、最も一般的に欠陥が発生するステップです。クリンチタイプのリテーナーの場合、パネルの穴の直径は、メーカーが指定した公差 (通常は ±0.05 mm 以内) に保つ必要があります。穴が大きすぎると、引き抜き強度とトルクアウト強度が不十分な緩いクリンチが発生します。一方、穴が小さすぎると、薄いパネルに亀裂が入ったり、リテーナーが表面からはみ出してしまう可能性があります。

の press force used to install clinch retainers should be set using the manufacturer's recommended force range and verified with a calibrated press. Over-pressing can deform the panel material around the clinch zone, distorting flatness and causing misalignment with mating components. Under-pressing leaves the retainer insufficiently anchored. For high-volume production lines, statistical process control on clinch installation force is a worthwhile investment that prevents field failures caused by installation variation.

リテーナーの取り付け後、ネジ自体を挿入し、スムーズな拘束移動をテストする必要があります。ネジは拘束されることなく自由に出入りできるはずですが、完全に係合した位置と完全に引っ込んだ位置の両方でしっかりと停止する必要があります。粗さ、過度の遊び、または後退位置できれいに停止しない場合は、ネジまたはリテーナーに問題があることを示しており、アセンブリが生産現場から出る前に調査する必要があります。

パネルの脱落防止ネジに依存する一般的な業界

非脱落型パネルねじは、留め具の紛失、パネルへのアクセスの遅さ、組み立てエラーといった中核的な問題を解決するため、非常に幅広い業界で使用されています。電気通信では、基地局装置やデータセンター スイッチのアクセス パネルで使用されます。技術者は、ネットワークのメンテナンス中に、緩んだハードウェアが隣接する通電中の機器に落下する危険を冒すことなく、パネルを素早く開閉する必要があります。自動車製造では、電気自動車のフード下のアクセス カバー、内装トリム パネル、バッテリー エンクロージャに非脱落型ファスナーが指定されており、車両の耐用年数にわたる保守性が規制と顧客満足度の要件となります。

医療機器メーカーは、頻繁に洗浄および滅菌する必要がある機器ハウジングの脱落防止パネルネジに大きく依存しています。ネジが固定されているため、留め具が緩んで滅菌野が汚染されるリスクが排除されます。防衛および航空宇宙の請負業者は、アビオニクス ベイ、地上支援機器、および車両の装甲パネル用の脱落防止パネル ネジを指定しています。これらの場所では、極端な環境とミッションクリティカルな信頼性により、メンテナンス技術者が誤って締め具を機密機器の内部に置き忘れることがないという絶対的な確実性が求められます。これらすべての業界において、パネル非脱落型ネジへの投資は、組み立て時間の短縮、保証請求の軽減、製品のライフサイクル全体にわたる保守性の向上という恩恵をもたらしています。
