六角穴付きカップ頭ねじがアセンブリに最適な理由は何ですか?

六角穴付きカップボルトの定義

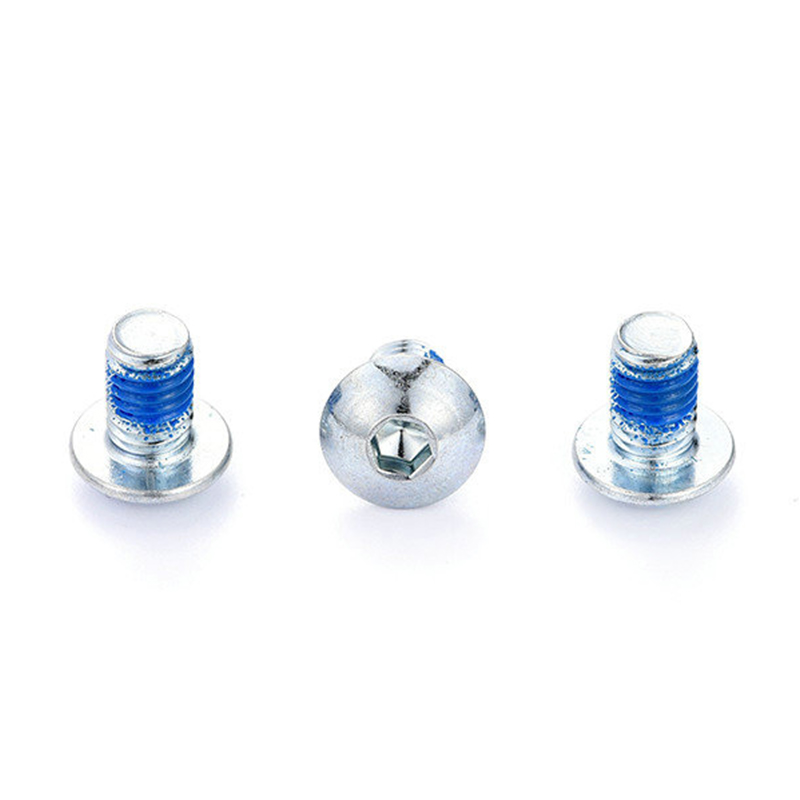

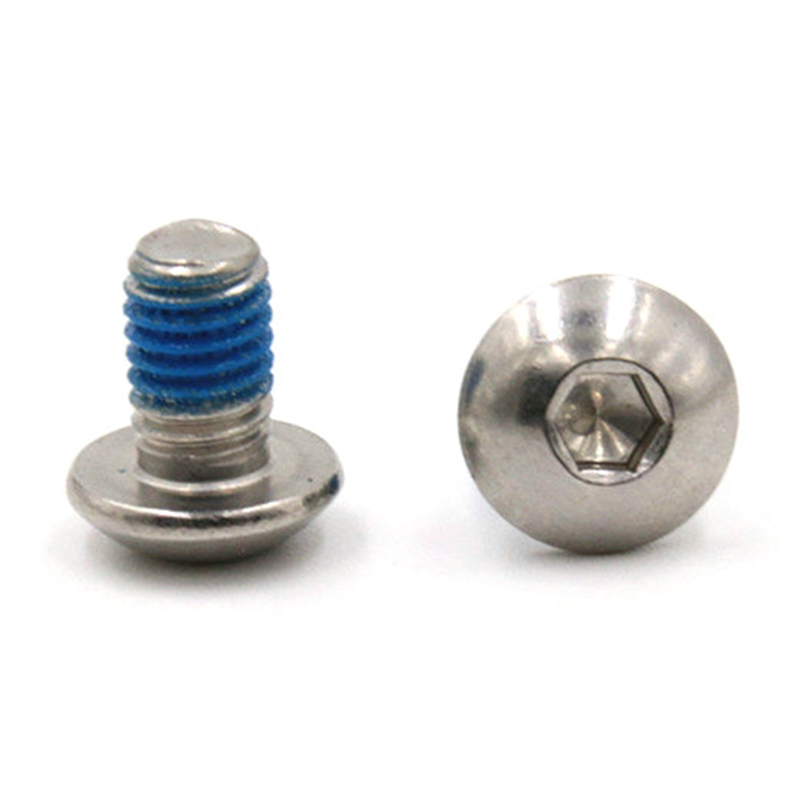

A 六角穴付き皿ネジ ソケット ボタン ヘッド キャップ スクリューとも呼ばれるこのネジは、薄型のドーム型ヘッドと六角形の内部ドライブ凹部を組み合わせています。頭部の丸みを帯びた上面は、ファスナーに特徴的な外観を与え、隣接するコンポーネント、衣服、またはオペレーターの手などに引っかかるリスクを軽減するため、面一または面一に近い仕上げが重要な場合に好まれる選択肢となっています。内部の六角ソケットは標準の六角レンチ (アレンキー) または六角ビットドライバーに対応しており、プラスまたはスロット付きデザインなどの外部ドライブヘッドに伴う滑りの危険がなく、トルクをネジに直接伝達します。

カップヘッドの形状は、意図的なエンジニアリング上のトレードオフです。背の高い円筒形ヘッドを備えた標準的なソケット キャップ スクリューと比較して、ボタン ヘッドはスタック高さがはるかに低く、座面が広いため、相手材のより広い領域にクランプ荷重が分散されます。このため、六角穴付きカップヘッドねじは、より小さいヘッド直径からの集中点荷重により時間の経過とともに母材が変形したり亀裂が入ったりする可能性がある薄肉アセンブリ、板金パネル、および柔らかい基板材料に特に適しています。トレードオフは、ヘッドの高さが浅いためソケットの深さが制限され、その結果、ドライブの凹部が剥がれる危険性が生じる前に適用できる最大トルクが制限されることです。

主要な寸法と関連規格

六角穴付きカップヘッドねじは、国際的に認められたいくつかの規格に基づいて製造されています。メートル法では、ISO 7380-1 は鋼製のボタン ヘッド ソケット キャップ スクリューを規定し、ISO 7380-2 はヘッドの外周に一体型ワッシャー面を追加して軸受面積をさらに大きくするフランジ付きタイプを対象としています。北米における同等のインチ シリーズ規格は ASME B18.3 で、ユニファイ並目 (UNC) およびユニファイ細目 (UNF) ねじピッチのソケット ボタン ヘッド キャップ ネジを定義しています。これらのファスナーをさまざまなサプライヤーまたは地域にまたがって調達する場合、どの規格が適用されるかを確認することで、アセンブリの完全性を損なう可能性のある寸法の不一致を防ぐことができます。

ISO 7380-2 で定義されているフランジ付きバージョンは、公称ヘッド直径の指定を増やすことなく有効ベアリング直径を約 1.5 ～ 2.5 mm 追加し、ワッシャーとキャップ スクリューの組み合わせに切り替えることなく、より柔らかい材料での荷重分散を高める実用的な方法を提供します。

材料グレードと機械的特性

一般的な産業および機械用途における六角穴付きカップヘッドねじの最も一般的な材料は合金鋼で、通常は ISO 7380-1 特性クラス 10.9 に従って製造されます。この指定は、ねじの最小引張強度が 1,000 MPa、耐荷重応力が 900 MPa であり、大部分の構造および機械の組み立て作業に十分な堅牢性を備えていることを意味します。ただし、標準のソケット キャップ ネジに慣れているユーザーは、ISO 7380 ボタン ヘッド ネジが、より背の高いソケット キャップ ネジに一般的な 12.9 グレードではなく、10.9 に分類されており、浅いドライブ ソケットによって課されるトルク制限を反映していることに注意してください。 12.9 キャップ ネジに適切な取り付けトルクをボタン ヘッド相当物に適用すると、ソケットの凹部が剥がれる危険があるため、常に避けてください。

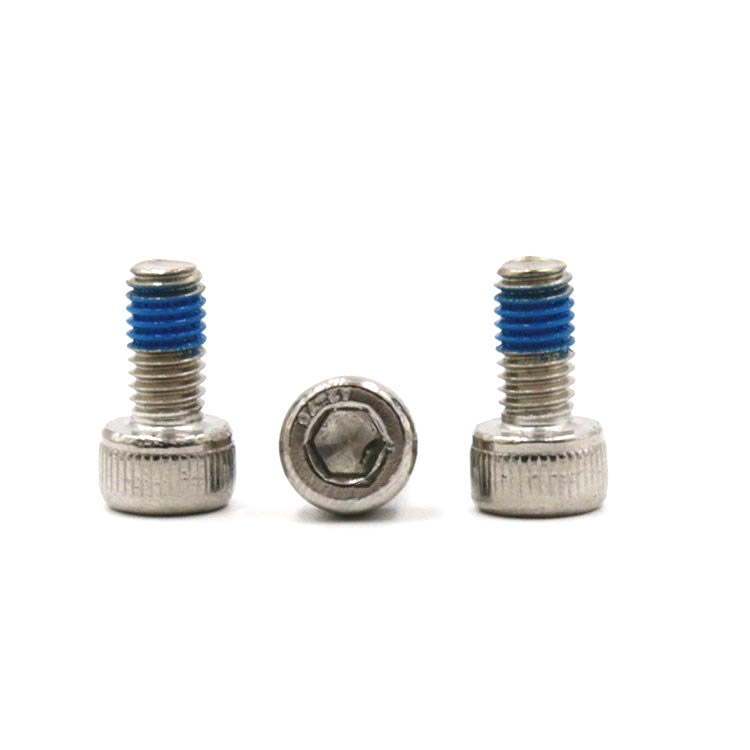

ステンレス鋼バージョンは、A2 (304 ステンレス) および A4 (316 ステンレス) グレードで製造されています。 A2 ステンレスは、屋内環境および非攻撃的な屋外暴露に対して優れた一般的な耐食性を提供します。モリブデンを含む A4 ステンレスは、塩化物による孔食や隙間腐食に耐性があるため、船舶用ハードウェア、プール設備、食品加工機械、化学プラントの付属品に適しています。どちらのグレードも合金鋼よりも引張強度が低いため (通常、A2-70 および A4-70 では最低 700 MPa)、腐食環境で高いクランプ力が重要な場合には、A4-80 (最低 800 MPa) を指定するか、コーティングされた合金鋼の代替品を検討する価値があります。

表面処理とコーティング

合金鋼の六角穴付きカップヘッドねじは黒色酸化仕上げで供給されることが多く、機械の筐体や家庭用電化製品などの露出したアセンブリに軽度の腐食保護と一貫した美観をもたらします。より厳しい耐食性を求める場合は、最小 5 μm または 8 μm の厚さの亜鉛電気めっきが標準オプションであり、多くの場合、透明または黄色のクロム酸塩不動態化層が追加されます。ジオメットおよびデルタトーンの機械的亜鉛コーティングは、高強度ファスナーでは電気めっきによる水素脆化が懸念される自動車および屋外用途でますます一般的になってきています。炭素鋼の最高の屋外性能を得るには、溶融亜鉛めっきを適用できますが、結果として得られるコーティングの厚さには、それに応じて大きいクリアランス ホールと嵌合ねじ山が必要になります。

さまざまな業界にわたる典型的なアプリケーション

六角穴付きカップヘッドネジの薄型で滑らかな丸みを帯びたヘッドは、美観、オペレータの安全性、コンパクトな形状が融合したアセンブリに自然にフィットします。次の業界とアプリケーション カテゴリが需要の大部分を占めます。

• 家庭用電化製品および精密機器の筐体。滑らかなヘッドにより、組み立て中に隣接する表面に傷が付くのを防ぎ、目に見えるパネルにきれいな外観を示します。
• 自転車およびレクリエーション車両のフレーム。幅広のヘッドが軽量アルミニウム合金チューブに荷重を分散し、薄型なので可動コンポーネントとの干渉を回避します。
• 産業機械のカバーおよびガードのシートメタルおよび薄板アセンブリ。ボタンヘッドの広い支持面により、別個のワッシャーを必要とせずに振動時の引き抜けを防止します。
• 家具や建築の金属加工。ドーム型のプロファイルが製品の完成した外観を補完し、突き出た六角ボルト頭の視覚的な重さを解消します。
• ロボティクスおよびオートメーション フレーム、特にアルミニウム押出ベースの構造。M5 および M6 ボタン ヘッドを使用してブラケット、センサー、ケーブル管理コンポーネントを固定し、六角レンチに簡単にアクセスできます。
• 医療機器のハウジングおよび実験室機器。ステンレス鋼の A4 ボタン ヘッドは衛生および滅菌要件を満たし、通常の洗浄プロトコルと互換性のある引っ掛かりのない表面を提供します。

トルク制限と取り付けのベストプラクティス

六角穴付きカップヘッドネジを取り付ける際の最も重要な実際的な考慮事項は、同じネジサイズの標準的なソケットキャップネジと比較してトルク容量が減少することを考慮することです。ソケットの深さが浅いため、特に電動工具を使用して過剰なトルクを加えると、ドライブの凹みが丸くなり、ファスナーが所定の位置に固着したままになります。参考として、クラス 10.9 合金鋼の M6 ボタン ヘッド ネジの推奨取り付けトルクは約 8 ～ 9 Nm ですが、M6 クラス 12.9 ソケット キャップ ネジの推奨取り付けトルクは約 14 Nm です。使用する特定のグレードおよびサイズについては、締結具メーカーのトルク仕様を常に参照し、それに応じてトルク レンチまたはドライバーを校正してください。

正しい 16 進数キーまたはビットを使用することも同様に重要です。キーが磨耗していたり​​サイズが小さかったりしてソケットに完全に収まっていないと、ソケットの平面ではなく角に力が集中し、早期に丸まりが発生します。生産組立ラインでは、ボールエンドまたは確実な保持機能を備えた六角ビットソケットが、垂直の係合と制御されたトルクの適用を可能にするため、L 字型キーよりも好まれます。亜鉛ベースの焼き付き防止剤などの少量のネジ山潤滑剤を塗布すると、摩擦の散乱が減少し、与えられた適用トルクによるより安定したクランプ力が得られます。これは、かじりの危険性が実際にあるステンレス鋼のファスナーをステンレス鋼のコンポーネントに組み立てる場合に特に重要です。

標準ボタンヘッドとフランジ付きボタンヘッドの選択

標準の ISO 7380-1 ボタン ヘッドとフランジ付き ISO 7380-2 バージョンのどちらを選択するかは、多くの場合、クランプされる材料の硬さと厚さによって決まります。ヘッド座面の応力が安全範囲内に収まる硬質鋼と鋼の接合では、標準バージョンの方が軽量で十分です。アルミニウム、プラスチック、繊維複合材、または木質パネルに固定する場合、フランジ付きバージョンではクランプ力がより広い設置面積に分散され、時間の経過や振動によってヘッドが表面に埋め込まれたり、表面に亀裂が入ったりするリスクが軽減されます。統合されたフランジは、ねじが正しく締められたときにフランジ全周が平らに、合わせ面に対して均等に配置されるため、着座の視覚的なインジケーターとしても機能します。目に見える隙間や傾きは、トルクが不十分または不均一であることを示し、組み立てが完了する前に検出して修正するのが簡単です。

止まり穴とねじ付きインサート (アルミニウム押出システムや射出成形部品で一般的) の場合、ヘッド ベアリングの応力よりもねじのかみ合い長さが制御因子となります。鋼製タップ穴の最大強度継手では、公称直径の 1.5 倍の最小ねじかみ合いが広く受け入れられている経験則であり、アルミニウムの場合は直径の 2.0 倍、真鍮や熱可塑性プラスチックなどのより柔らかい材料の場合は 2.5 ～ 3.0 倍になります。これらの嵌合要件を満たす適切な長さのネジを選択し、表面保護のためのフランジ付きボタン ヘッドと組み合わせることで、要求の厳しい複数材料のアセンブリにおいて最も信頼性の高い接合が得られます。
